Описание

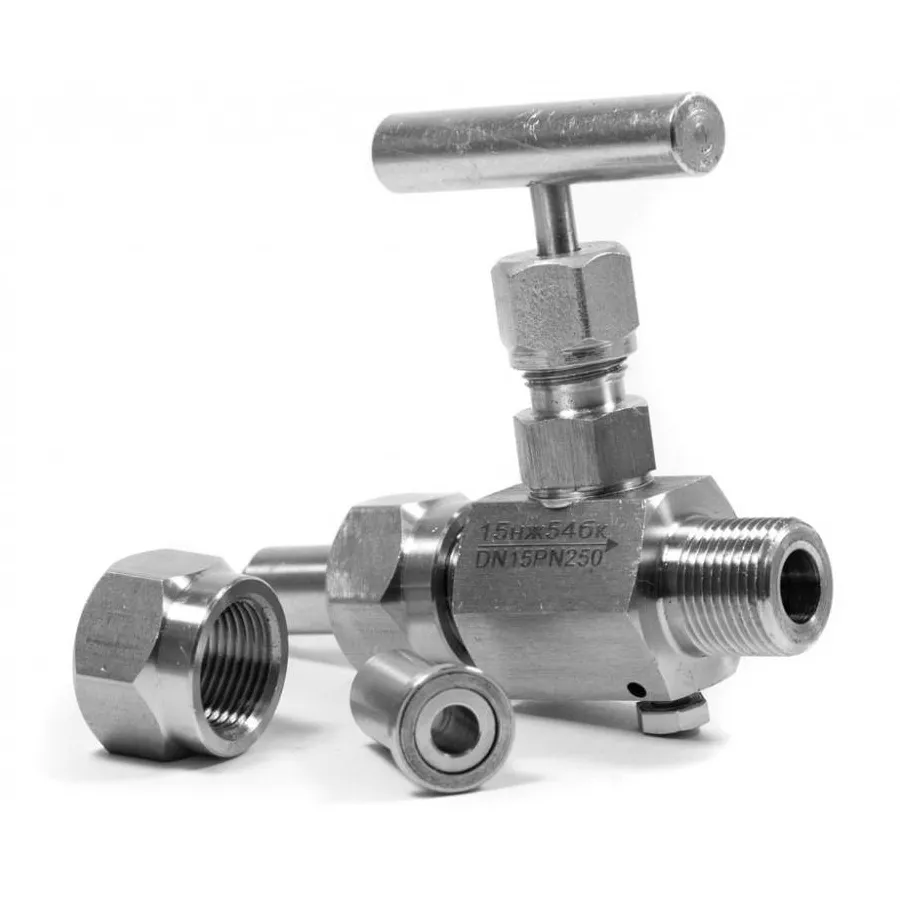

Вентиль 15нж54бк запорный игольчатый с наружной и внутренней резьбой используется в качестве запорного устройства для приборов измерения давления, на линиях технологического и технического контроля. Предназначен для установки в прямолинейные трубопроводы.
Вентиль может выполняться с различными типами резьбы, как с внутренней, так и с наружной стороны.
Вентиль 15нж54бк: особенности
- В основе нержавеющая сталь.
- Используется в дифференциальных манометрах, на линиях установок теплотехнического и технического контроля общепромышленного назначения.
- Шток вентиля имеет форму узкого конуса, что позволяет плавно перекрывать поток рабочей среды.
- Уникальная конструкция запорного элемента (иглы) обеспечивает высокую надежность и герметичность вентиля.
- Корпус изделия имеет гальваническое покрытие. Благодаря этому вентили можно использовать в районах с резкими перепадами внешних температур и высокой влажностью.
- Монтируется вентиль на трубопроводах малых диаметров.
- Вентиль 15нж54бк изготавливается условными диаметрами 6/15/20/25.
Технические характеристики вентиля 15нж54бк:
| Наименование | Диаметр DN, Ду | Давление PN, МПа | Присоединение к трубопроводу | Управление | Исполнение | Рабочая среда и температура, °С |
| 15нж54бк (DN15, PN16,0, газообразные среды, нефтепродукты; молибденсодержащая сталь) | 15 | 16,0 | комбинированное | ручное | УХЛ | от -60 до 300 |
| 15нж54бк (DN 6, PN 16,0, газообразные среды; углерод.сталь) | 6 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 15, PN 16,0, газообразные среды; углерод.сталь) | 15 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 20, PN 16,0, газообразные среды; углерод.сталь) | 20 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 25, PN 16,0, газообразные среды; углерод.сталь) | 25 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 15, PN 16,0, вода и пар, газообразные среды, нефтепродукты; молибденсодержащая сталь) | 15 | 16,0 | муфтовое, под приварку, штуцерное | ручное | УХЛ | от -60 до 300 |
| 15нж54бк (DN 15, PN 16,0, агрессивные среды; нерж.сталь) | 15 | 16,0 | комбинированное | ручное | У | от -40 до 300 |
| 15нж54бк (DN 6, PN 16,0, газообразные среды; нерж.сталь) | 6 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 15, PN 16,0, газообразные среды; нерж.сталь) | 15 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 20, PN 16,0, газообразные среды; нерж.сталь) | 20 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN 25, PN 16,0, газообразные среды; нерж.сталь) | 25 | 16,0 | муфтовое | ручное | У | от -40 до 200 |
| 15нж54бк (DN15, PN16,0, вода и пар, газообразные среды, нефтепродукты; жаропрочная сталь) | 15 | 16,0 | муфтовое, под приварку, штуцерное | ручное | УХЛ | от -60 до 300 |
| 15нж54бк (DN 15, PN 16,0, вода и пар, газообразные среды, нефтепродукты; нержавеющая сталь) | 15 | 16,0 | комбинированное | ручное | УХЛ | от -60 до 300 |
| 15нж54бк (DN 20, PN 16,0, вода и пар, газообразные среды, нефтепродукты; нержавеющая сталь) | 20 | 16,0 | комбинированное | ручное | УХЛ | от -60 до 300 |
| 15нж54бк (DN 15, PN 16,0, газообразные среды, нефтепродукты; нержавеющая сталь) | 15 | 16,0 | комбинированное | ручное | У | от -40 до 300 |
Варианты присоединения вентиля 15нж54бк:
- Резьба трубная цилиндрическая внутренняя G1/2˝ ГОСТ 6357-81 на входе и выходе;
- Резьба трубная цилиндрическая внутренняя G1/2˝ ГОСТ 6357-81 на входе,— Резьба метрическая наружная М33х1,5 ГОСТ 24705-81 на выходе;
- Резьба трубная цилиндрическая внутренняя G3/4˝ ГОСТ 6357-81 на входе и выходе;
- Резьба трубная цилиндрическая внутренняя G3/8˝ ГОСТ 6357-81 на входе и выходе;
- Резьба коническая наружная NPT (К1/2˝ ГОСТ 6111-52) на входе,— Резьба метрическая внутренняя М20х1,5 ГОСТ 24705-81 на выходе;
- Резьба трубная цилиндрическая наружная G1/2˝ ГОСТ 6357-81 на входе и выходе.
Комплект поставки включает вентиль, паспорт и упаковку.
