Описание

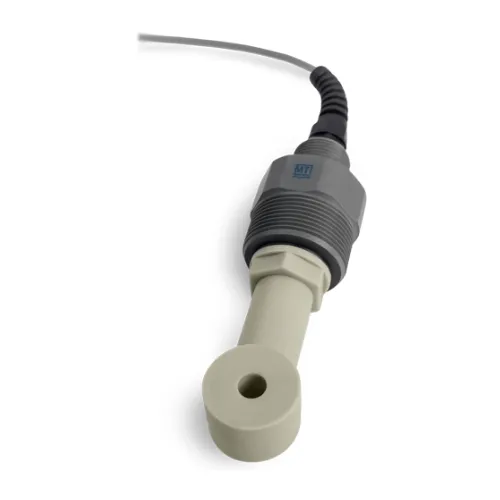

Датчик проводимости MT-04×36 серии TECHSENSE X36X – это индуктивный кондуктометрический датчик для работы в широком диапазоне электропроводности (до 2000 мСм/см).
«Безэлектродные» датчики серии TechSense x36x (в отличие от стандартных датчиков электропроводности) не имеют электродов, которые в результате контакта с анализируемым раствором могут подвергаться химическому травлению.
Химически стойкий материал корпуса (PEEK, PFA, ABS) позволяет проводить измерения в концентрированных растворах солей, щелочей и кислот.
Наиболее широкое применение они находят в химической, нефтехимической и целлюлозно-бумажной промышленности.
Отличительные особенности MT-04×36:
- Тип сигнала — аналоговый.
- Принцип измерения — индуктивный.
- Погружная длина 75 мм, диаметр 40 мм.
- Безэлектродная конструкция нечувствительна к загрязнениям, а также позволяет избежать эффектов поляризации.
- Прибор способен стабильно работать в агрессивных средах с высокой степенью загрязнения и тенденцией к образованию отложений. Это достигается применением грязеотталкивающих и химически стойких материалов.
- Загрязнение датчика, образование пленок и других отложений не влияет на результат измерений.
- Датчик также может использоваться в системах продувки котлов.
- Индуктивный принцип измерения идеально подходит для «грязных» технологических процессов и для измерения концентрации реагентов в химических процессах.
- Прочная конструкция датчика снижает требования к техническому обслуживанию.
- Широкая номенклатура фитингов и фланцев упрощает установку датчиков.
- Для жестких условий эксплуатации выпускается модификация в корпусе из PFA (фторопласт-50).
Принцип измерения
Индуктивные (или «безэлектродные») датчики электропроводности состоят из двух концентрических катушек индуктивности в корпусе из диэлектрического полимерного материала. При наложении переменного напряжения на первичную обмотку датчика создается магнитное поле.
В результате в измеряемой среде индуцируется электрический ток, пропорциональный проводимости раствора. Сила тока измеряется на вторичной обмотке и передается в трансмиттер для последующего преобразования в унифицированный сигнал.
Основные области применения
Химическая промышленность:
- Измерение концентрации кислот и щелочей
- Мониторинг качества химических продуктов в резервуарах и трубопроводах
Пищевая промышленность:
- Разделение фаз в смесях продуктов в трубопроводных системах
Водоочистка:
- Мониторинг на входе водоочистной станции
- Дублирующие точки измерения
Технические характеристики датчика MT-04×36:
| Тип сигнала | Аналоговый |
| Диапазон измерений | 0 – 200 мСм/см |
| 0 – 500 мСм/см | |
| 0 – 1000 мСм/см | |
| 0 – 2000 мСм/см | |
| Присоединение к технологической линии | 3/4NPT |
| 1/2NPT | |
| 1NPT | |
| 1,5″TriClamp | |
| Кабельный разъем, длина кабеля (м) | до 30 |
| Температурная компенсация | PT1000 |
| Материал смачиваемых частей | PEEK |
| PFA | |
| ABS | |
| Основная среда / область применения | Среды с высоким уровнем проводимости, технологические процессы |
| Принцип измерения | Индуктивный |
| Температура эксплуатации, °С | 0 – 100 |
| Диапазон рабочего давления, МПа | до 1 |
| Погружная длина, мм | 75 |
| Диаметр, мм | 40 |
Измерение удельной электропроводности водных сред становится все более востребованным для определения примесей в воде или измерения концентрации растворенных химических веществ.
Что такое электропроводность?
Электропроводность – это способность раствора проводить электрический ток. Термин «электропроводность» происходит из закона Ома, E = I • R; где напряжение (E) – это произведение тока (I) и сопротивления (R); сопротивление определяется как отношение напряжения к току. При подаче напряжения на проводник протекает ток, который зависит от сопротивления проводника. Электропроводность определяется как величина, обратная сопротивлению раствора между двумя электродами.
