Описание

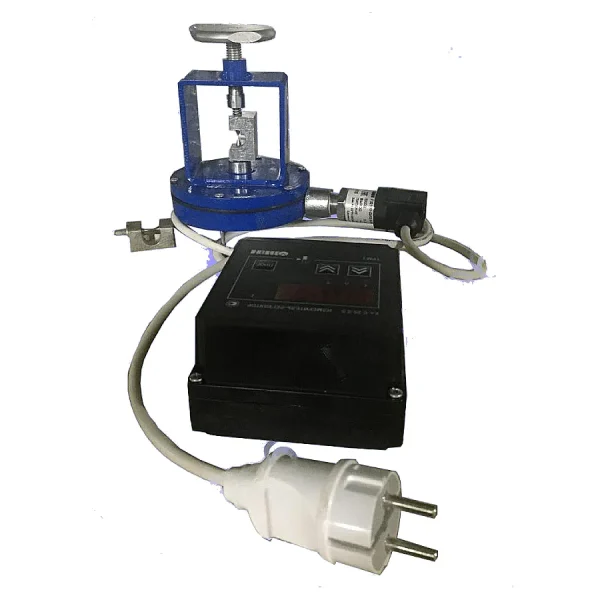

МИ-02 Индикатор прочности камня (ИПК) предназначен для определения содержания в пробе щебня зерен слабых пород в соответствии с ГОСТ 8269.0 – 97, имеющих предел прочности менее 200 кгс/см2.
Особенности индикатора прочности камня МИ-02
- Имеет электронный цифровой блок.
- Соответствует требованиям ГОСТ 8269.0 – 97.
Технические характеристики индикатора
| Предел измерения прочности щебня, кгс/см2 | 250 |
| Рабочий диапазон измерения прочности, кгс/см2 | 200 |
| Промежуточные показания прочности (в диапазоне 0-200) | являются справочными |
| Погрешность измерения, % | 2 |
| Размеры паза щелевых упоров, мм | 2,9 +0,15 и 4,2 +0,2 |
| Расстояние от центра зуба до щелевого упора, мм | 2,9 ±0,15 и 4,2 ±0,2 |
| Питание | 220В, 50 Гц |
| Габаритные размеры (не более), мм | |
| ширина | 260 |
| высота | 190 |
| Масса (не более), кг | 3 |
Принцип действия индикатора прочности камня: общие сведения
Усилие, создаваемое верхним зубом при вращении рукоятки передается на щебень и на нижний зуб, опирающийся на шток рабочей камеры. Давление в камере передаётся на датчик, который подключается к электронному блоку. На дисплее блока индицируется усилие, при котором произошло разрушение в фактических единицах ( МПа или кгс/см ).
При проведении испытания от каждой фракции берут аналитическую пробу. Содержание зёрен слабых пород определяют отдельно для каждой фракции. Каждое выделенное при разборке пробы щебня сомнительное по прочности зерно вставляют клиновидным концом между зубьями прибора до щелевого упора. После этого вращением диска винтового механизма прибора сжимают зубья. Далее «откусывают» кусочки камня. По показаниям на дисплее блока определяют предел прочности камня.
