Описание

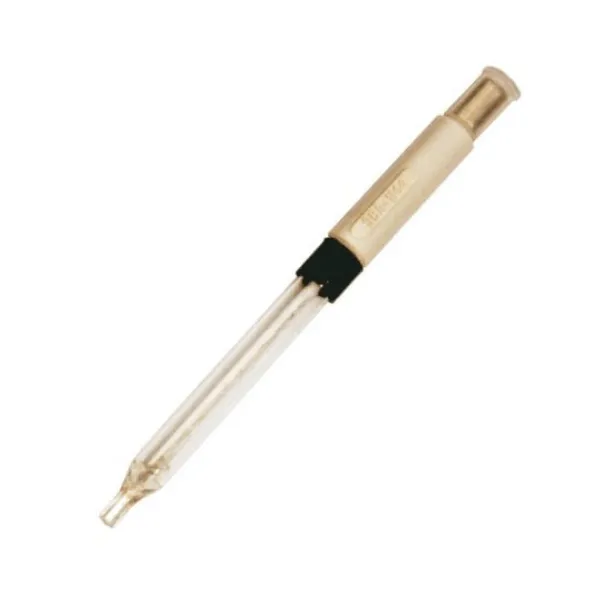

Лабораторный вспомогательный электрод сравнения ЭВЛ-1М4 предназначается для создания основного потенциала при проведении потенциометрических измерений. Электрод предназначен для работы с лабораторными pH-метрами.
Потенциал электрода формируется за счет погружения серебряной проволоки в полость, заполненную насыщенным раствором хлористого калия и хлористого серебра. Корпус вспомогательного электрода сравнения сделан из калиброванной стеклянной трубки. Связь контактного полуэлемента с насыщенным раствором хлористого калия, заполняющим полость электрода, осуществляется по шнуру, обеспечивающему подъём раствора в полость полуэлемента.
Электролитическая связь с контролируемым раствором осуществляется с помощью электролитического ключа, который представляет собой капилляр с втянутыми кварцевыми нитями. Для наполнения корпуса насыщенным раствором хлористого калия служит специальное отверстие в корпусе. Электроды соединяются с измерительными преобразователями при помощи провода, заканчивающегося вилкой.
Для электрода ЭВЛ-1М4 предлагается специальный электролитический ключ 1Е5.184.307.
Конструкция ключа (ячейки) практически исключает попадание в исследуемые растворы хлористого калия. Эти ключи очень просто отмыть от заливаемого в них раствора. Их можно использовать для многих вспомогательных электродов.
Измерительный электрод помещается в анализируемый раствор непосредственно, а вспомогательный – через электролитический ключ (ячейку). Тип раствора, заливаемого при этом в электролитический ключ (ячейку), определяется указаниями в ЭД на измерительные электроды или исследователем.
Электрод ЭВЛ-1М4 предназначен для подключения к приборам И-102, pH-125, pH-150, pH-150М, pH-150МП, ПУ-1.
Технические характеристики вспомогательного электрода ЭВЛ-1М4
| Параметр | ЭВЛ-1М4 |
| Температура анализируемой среды, °С | от 0 до 100 |
| Давление анализируемой среды, МПа | атм. |
| Электрическое сопротивление при 20 °С, Ком, не более | 20 |
| Потенциал электрода относительно нормального водородного электрода при 20 °C, мВ | 201 ± 3 |
| Скорость истечения раствора КСl через электролитический ключ, мл в сутки | от 0,3 до 3,5 |
| Система электрода сравнения | Ag / AgCl + КСl |
| Электролит электрода сравнения | Насыщенный раствор КСl |
| Габаритные размеры, мм, не более: | |
| — диаметр погружной части электрода | 8,25 |
| — длина электрода | 130 |
| — провод, длина | Нет |
| Разъем | Специальный |
Общая информация
Потенциометрические методы анализа основаны на измерении потенциала электрода, погруженного в анализируемый раствор. Для измерения потенциала используют гальванический элемент, состоящий из индикаторного электрода и электрода сравнения.
Индикаторным называется электрод, потенциал которого зависит от изменения концентрации ионов. Потенциал электрода сравнения не зависит от состава и концентрации анализируемого раствора.
Величина и изменение ЭДС гальванического элемента, состоящего из этих электродов, позволяют определить концентрацию анализируемого иона в растворе. ЭДС элемента, определяется при помощи специальных приборов — pH-метров или иономеров.
pH электроды
Измерение концентрации ионов водорода pH в растворах — одна из основных задач, легко решаемая при помощи потенциометрии. Поэтому индикаторные электроды для измерения pH получили наибольшее распространение.
Ионоселективные электроды
Ионоселективными электродами (сокращенно ИСЭ) называются все индикаторные электроды, селективные к какому-либо иону (катиону или аниону), кроме иона водорода. Существует много типов таких электродов и постоянно появляются новые.
Редоксметрические электроды
Редоксметрическими электродами называются электроды для измерения окислительно-восстановительного потенциала (ОВП, Eh или редокс-потенциала).
Электроды сравнения
Электроды сравнения сохраняют свой потенциал практически постоянным и воспроизводимым в растворах различного состава и концентрации. В потенциометрии наиболее часто используются хлорсеребряные электроды.
Электроды сравнения могут быть оснащены встроенным электролитическим ключом.
Некоторые типы производимых электродов (комбинированные) не требуют применения отдельного электрода сравнения.
