Описание
Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01 для воспроизведения опорного потенциала при потенциометрических измерениях. ЭСО-01 считается рабочим эталоном второго разряда по ГОСТ 17792-72. Он предназначен для поверки промышленных и лабораторных электродов, используемых при потенциометрии.
Применение ЭСО-01
Образцовый электрод может использоваться в организациях, аккредитованных на право поверки средств
измерений, научно-исследовательских учреждениях, метрологических лабораториях заводов.
Образцовый электрод на поверку в организации, аккредитованные на право поверки, представляет
потребитель

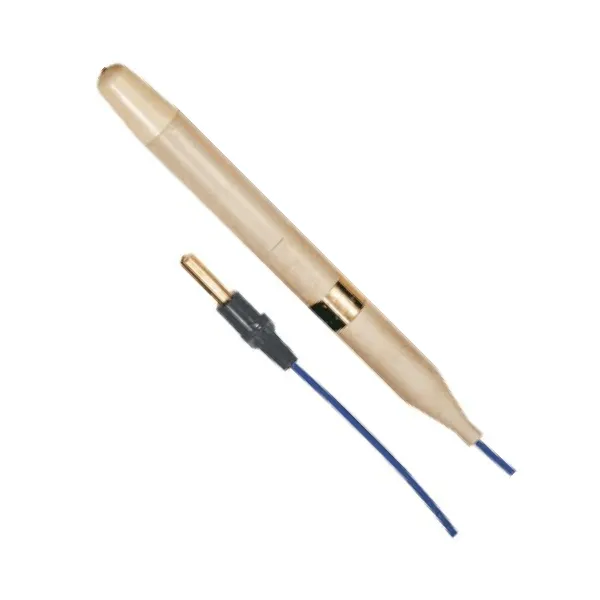

Электрод ЭСО-01 представляет собой пластмассовый или стеклянный цилиндрический корпус. При погружении на глубину до отметки на корпусе в насыщенный (при 20 °С) водный раствор хлорида калия, корпус электрода заполняется через отверстия раствором хлорида калия, который поступает через фитиль в камеру с потенциалообразующим полуэлементом.
Технические характеристики образцового электрода ЭСО-01
| Параметр | ЭСО-01 |
| Температура анализируемой среды, °С | от 15 до 35 |
| Давление анализируемой среды, МПа | атм. |
| Электрическое сопротивление при 20 °С, кОм, не более | 10 |
| Потенциал электрода относительно нормального водородного электрода при 20 °С, мВ | от 199,5 до 204,5 |
| Температурный коэффициент потенциала электрода, не более, мВ / °С | -0,2 |
| Нестабильность потенциала электрода, мВ, не более | 0,5 |
| Система электрода сравнения | Ag / AgCl + КСl |
| Габаритные размеры, мм, не более: | |
| — диаметр погружной части электрода | 12,5 |
| — длина погружной части | 80 |
| — длина электрода | 145 |
| — провод, длина | 1000 |
| Разъём | №4 вилка ШП4-2 |
Общая информация
Потенциометрические методы анализа основаны на измерении потенциала электрода, погруженного в анализируемый раствор. Для измерения потенциала используют гальванический элемент, состоящий из индикаторного электрода и электрода сравнения.
Индикаторным называется электрод, потенциал которого зависит от изменения концентрации ионов. Потенциал электрода сравнения не зависит от состава и концентрации анализируемого раствора.
Величина и изменение ЭДС гальванического элемента, состоящего из этих электродов, позволяют определить концентрацию анализируемого иона в растворе. ЭДС элемента, определяется при помощи специальных приборов — pH-метров или иономеров.
pH электроды
Измерение концентрации ионов водорода pH в растворах — одна из основных задач, легко решаемая при помощи потенциометрии. Поэтому индикаторные электроды для измерения pH получили наибольшее распространение.
Ионоселективные электроды
Ионоселективными электродами (сокращенно ИСЭ) называются все индикаторные электроды, селективные к какому-либо иону (катиону или аниону), кроме иона водорода. Существует много типов таких электродов и постоянно появляются новые.
Редоксметрические электроды
Редоксметрическими электродами называются электроды для измерения окислительно-восстановительного потенциала (ОВП, Eh или редокс-потенциала).
Электроды сравнения
Электроды сравнения сохраняют свой потенциал практически постоянным и воспроизводимым в растворах различного состава и концентрации. В потенциометрии наиболее часто используются хлорсеребряные электроды.
Электроды сравнения могут быть оснащены встроенным электролитическим ключом.
Некоторые типы производимых электродов (комбинированные) не требуют применения отдельного электрода сравнения.
