Описание
Редоксметрический измерительный промышленно-лабораторный электрод ЭПВ-1СР — устройство общего назначения. Используется для измерения окислительно-восстановительных потенциалов в пульпах, в водных средах, растворах, которые не содержат фтористоводородной кислоты, ее солей и веществ, которые образуют осадки или пленку на поверхности электродов. В обратимых окислительно-восстановительных системах позволяют проводить определение концентрации компонентов до 10-5 н.
Данные электроды имеют ограничения по шкале окислительных потенциалов. Прежде всего — в области сред с низкими окислительными потенциалами из-за обратимой системы (Н2/Н+) на платине. В сравнении с электродом ЭТП-02 имеют меньшую чувствительность к примесям и больший срок службы. В особенности — при повышенных температурах и в средах, содержащих твердые частицы.

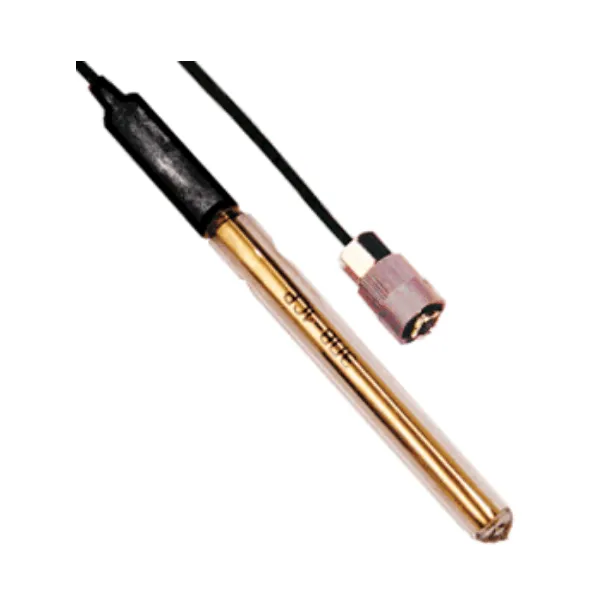

Электрод ЭПВ-1СР сделан из стеклянного корпуса, в нижнюю часть которого вварена платиновая проволока. К платиновой проволоке приварена медная проволока. К ней припаян провод, оканчивающийся кабельной вилкой.
ЭПВ-1СР рассчитаны на применение вместе с электродом сравнения. Электрод погружают в контролируемый раствор. На границе платинового электрода и раствора возникает потенциал, который зависит от измерения окислительно-восстановительной способности растворов.
ЭПВ-1СР предназначен для подключения к приборам типа И-160, И-160МП, рН-150М, рН-150МП, рХ-150МП.
Технические характеристики редоксметрического электрода ЭПВ-1СР
| Параметр | ЭПВ-1СР |
| Температура анализируемой среды, °С | от 0 до 150 |
| Давление анализируемой среды, МПа | до 1,2 |
| Электрическое сопротивление при 20 °С, Ом, не более | 1 |
| Индикаторная часть электрода | платина |
| Материал корпуса | стекло |
| Габаритные размеры электрода, не более: | |
| — диаметр погружной части электрода | 12 |
| — длина электрода | 155 |
| — провод, длина | до 3000 |
| Разъем | №7 |
Общая информация
Потенциометрические методы анализа основаны на измерении потенциала электрода, погруженного в анализируемый раствор. Для измерения потенциала используют гальванический элемент, состоящий из индикаторного электрода и электрода сравнения.
Индикаторным называется электрод, потенциал которого зависит от изменения концентрации ионов. Потенциал электрода сравнения не зависит от состава и концентрации анализируемого раствора.
Величина и изменение ЭДС гальванического элемента, состоящего из этих электродов, позволяют определить концентрацию анализируемого иона в растворе. ЭДС элемента, определяется при помощи специальных приборов — pH-метров или иономеров.
pH электроды
Измерение концентрации ионов водорода pH в растворах — одна из основных задач, легко решаемая при помощи потенциометрии. Поэтому индикаторные электроды для измерения pH получили наибольшее распространение.
Ионоселективные электроды
Ионоселективными электродами (сокращенно ИСЭ) называются все индикаторные электроды, селективные к какому-либо иону (катиону или аниону), кроме иона водорода. Существует много типов таких электродов и постоянно появляются новые.
Редоксметрические электроды
Редоксметрическими электродами называются электроды для измерения окислительно-восстановительного потенциала (ОВП, Eh или редокс-потенциала).
Электроды сравнения
Электроды сравнения сохраняют свой потенциал практически постоянным и воспроизводимым в растворах различного состава и концентрации. В потенциометрии наиболее часто используются хлорсеребряные электроды.
Электроды сравнения могут быть оснащены встроенным электролитическим ключом.
Некоторые типы производимых электродов (комбинированные) не требуют применения отдельного электрода сравнения.
