Описание

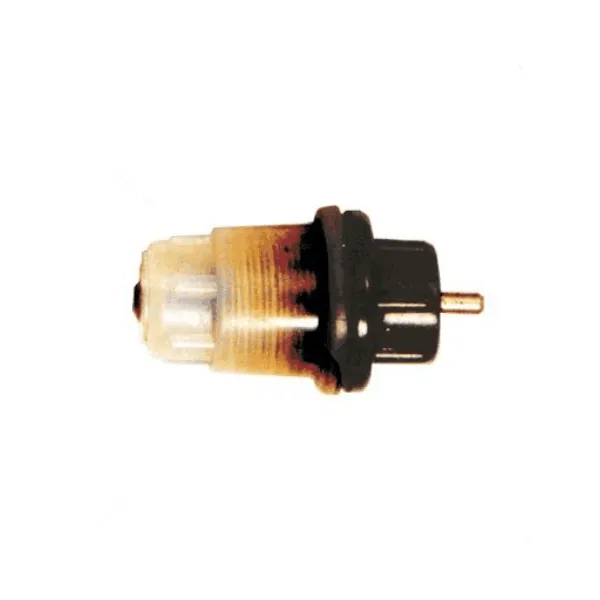

Выносной вспомогательный электрод сравнения ЭХСВ-1 используется как потенциалообразующий полуэлемент хлорсеребряного насыщенного выносного проточного электрода по ГОСТ 16286.
Электрод ЭХСВ-1 имеет пластмассовый корпус. В его полости располагается серебряная проволока, погруженная в насыщенный раствор хлористого калия и хлористого серебра. Потенциал электрода формируется за счет погружения серебряной проволоки в полость. Полость наполнена насыщенным раствором хлористого калия и хлористого серебра.
Для затруднения диффузии хлористого серебра из электрода в раствор установлена пористая перегородка. Электрод при хранении и транспортировки закрыт сверху пробкой и транспортировочным колпачком. Колпачок заполнен насыщенным раствором хлористого калия, это предотвращает высыхание электрода.
Совместимость электрода ЭХСВ-1
Данный электрод применяется для установки в СЦ-2, СХ-2, арматуру типа ДПг-4М, ДМ-5М с давлением.
Технические характеристики вспомогательного электрода ЭХСВ-1
| Параметр | ЭХСВ-1 |
| Температура анализируемой среды, °С | от 0 до 60 |
| Электрическое сопротивление при 20 °С, Ком, не более | 5 |
| Потенциал электрода относительно нормального водородного электрода при 20 °С, мВ | 201 ± 3 |
| Температурный коэффициент потенциала электрода, не более, мВ / °С | ± 0,25 |
| Система электрода сравнения | Ag / AgCl + КСl |
| Электролит электрода сравнения | насыщенный раствор КСl |
| Габаритные размеры, мм, не более: | |
| — высота | 35 |
| — диаметр | 70 |
| Разъем | специальный |
Общая информация
Потенциометрические методы анализа основаны на измерении потенциала электрода, погруженного в анализируемый раствор. Для измерения потенциала используют гальванический элемент, состоящий из индикаторного электрода и электрода сравнения.
Индикаторным называется электрод, потенциал которого зависит от изменения концентрации ионов. Потенциал электрода сравнения не зависит от состава и концентрации анализируемого раствора.
Величина и изменение ЭДС гальванического элемента, состоящего из этих электродов, позволяют определить концентрацию анализируемого иона в растворе. ЭДС элемента, определяется при помощи специальных приборов — pH-метров или иономеров.
pH электроды
Измерение концентрации ионов водорода pH в растворах — одна из основных задач, легко решаемая при помощи потенциометрии. Поэтому индикаторные электроды для измерения pH получили наибольшее распространение.
Ионоселективные электроды
Ионоселективными электродами (сокращенно ИСЭ) называются все индикаторные электроды, селективные к какому-либо иону (катиону или аниону), кроме иона водорода. Существует много типов таких электродов и постоянно появляются новые.
Редоксметрические электроды
Редоксметрическими электродами называются электроды для измерения окислительно-восстановительного потенциала (ОВП, Eh или редокс-потенциала).
Электроды сравнения
Электроды сравнения сохраняют свой потенциал практически постоянным и воспроизводимым в растворах различного состава и концентрации. В потенциометрии наиболее часто используются хлорсеребряные электроды.
Электроды сравнения могут быть оснащены встроенным электролитическим ключом.
Некоторые типы производимых электродов (комбинированные) не требуют применения отдельного электрода сравнения.
