Лабораторные газовые горелки

Применяются в химических и школьных лабораториях, ювелирных мастерских, микробиологических, цитологических, биотехнических лабораториях, медицинских учреждениях, испытательных технических центрах и зуботехнических лабораториях, а также везде, где необходимо применение настольных горелок с открытым пламенем.


Устройство горелок
Горелка — это устройство, обеспечивающее устойчивое сгорание смеси газообразного топлива  с кислородом и возможность регулирования процесса горения. Чем больше подается в горелку газа, тем больше требуется кислорода для сгорания этого газа и тем больше тепла выделяется в пламени горелки.

Лабораторные горелки предназначены для процессов нагрева, не требующих большего количества тепла, вследствие чего они расходуют малое количество газа, для горения которого достаточно кислорода, содержащегося в окружающем воздухе. Поэтому практически все лабораторные горелки относятся к классу атмосферных горелок, т.е. горелок использующих для горения кислород воздуха, поступающий в них из окружающей среды.

.


Наиболее широко применяются горелки Бунзена, Теклю и Мекера.

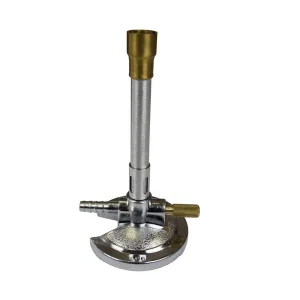

Горелка Бунзена — устройство, имеющее инжектор, установленный в металлической трубке с отверстиями для поступления воздуха, которая закреплена на подставке с боковым вводом для подачи газа. При работе горелки газ в виде струи с большой скоростью выходит из сопла инжектора.
Горелка Теклю — это усовершенствованный вариант горелки Бунзена. Отличается устройством подачи воздуха в горелку. Воздух поступает в щель между расширенной к низу частью трубки и диском с внутренней резьбой (Фиг.2 поз.1) , вращением, которого изменяют ширину щели, уменьшая или увеличивая приток воздуха. Температура пламени в этой горелке несколько выше, чем в горелке Бунзена.
Горелка Мекера в верхней части имеет перфорацию в виде решетки. В пламени горелки Мекера нет внутреннего конуса; пламя горелки образуется за счет множества параллельных друг другу отдельных факелов и общая температура пламени этой горелки на 10…15% выше в сравнении с пламенем горелок Бунзена и Теклю.


Лабораторные газовые горелки — классификация
Все лабораторные газовые горелки можно классифицировать по следующим признакам:

По способу поступления в горелку газа.

горелки с внешним источником газа;
горелки с внутренним источником газа (автономные).

По способу поступления в горелку воздуха.

горелки атмосферные (инжекционные);
горелки с принудительной подачей воздуха (двухпроводные).

По виду применяемого газа.

горелки для природного газа;
горелки для сжиженного газа;
горелки универсальные (без ограничения по виду газа).

По расположению ствола (трубки основного пламени) горелки.

горелки с вертикальным стволом;
горелки с наклонным стволом;
горелки с произвольным положением ствола.

По конструкции устройства для стабилизации пламени.

горелки с решетчатой насадкой;
горелки с поджигающим пламенем;
горелки с цилиндрической насадкой;
горелки с комбинированной стабилизацией пламени;
горелки без стабилизации пламени.

По способу регулировки состава газовоздушной среды.

горелки с регулировкой подачи воздуха;
горелки с регулировкой подачи газа;
горелки с комбинированной регулировкой;
горелки с постоянным газовоздушным потоком.


Условия эксплуатации

Горелки должны эксплуатироваться в помещении при температуре от +10 до +35 градусов Цельсия и относительной влажности до 80% при температуре +25 градусов Цельсия.
Питание горелки для природного газа должно осуществляться от газовой сети с природным газом (метаном) по ГОСТ 5542-87 с номинальным давлением 1274 Па (130 мм вод. ст.).
Питание горелки для сжиженного газа должно осуществляться от баллона со сжиженным газом (газы углеводородные сжиженные по ГОСТ 20448-90). Баллоны для сжиженного газа должны соответствовать требованиям ГОСТ 15860-84.
Применять можно баллоны вместимостью от 5 до 50 л.
